Ahoj! Ako dodávateľ regulátora výkonu som veľmi nadšený, že sa môžem ponoriť do toho, ako funguje regulátor výkonu flyback. Je to celkom skvelá technológia, ktorá sa široko používa vo všetkých druhoch elektronických zariadení.
Začnime od základov. Flyback regulátor výkonu je typ spínaného zdroja napájania (SMPS). SMPS sú obľúbené, pretože sú efektívnejšie ako lineárne napájacie zdroje, čo je obrovské plus, pokiaľ ide o úsporu energie a zníženie tvorby tepla.
Srdcom regulátora výkonu flyback je transformátor. Na rozdiel od bežného transformátora, kde je výkon prenášaný nepretržite, vo flyback transformátore je energia uložená v magnetickom poli transformátora počas jednej časti cyklu a potom uvoľnená počas ďalšej časti.
Tu je postup krok za krokom, ako to celé dopadne.
Krok 1: Skladovanie energie
Po prvé, máme prepínač, zvyčajne MOSFET alebo bipolárny tranzistor (BJT). Keď je tento spínač zapnutý, prúd začne pretekať cez primárne vinutie flyback transformátora. Keď sa prúd zvyšuje, vytvára magnetické pole okolo primárneho vinutia. Je to ako nabíjanie batérie, ale namiesto elektrického náboja ukladáme energiu do magnetického poľa.
Napätie na primárnom vinutí súvisí so vstupným napätím a charakteristikami transformátora. Rýchlosť nárastu prúdu je určená indukčnosťou primárneho vinutia a vstupným napätím. Táto fáza akumulácie energie je kľúčová, pretože v nej regulátor výkonu získava energiu, ktorú potrebuje neskôr dodať na výstup.
Krok 2: Uvoľnenie energie
Akonáhle je vypínač vypnutý, veci začnú byť zaujímavé. Magnetické pole, ktoré sa vytvorilo v primárnom vinutí, začne kolabovať. Podľa Faradayovho zákona elektromagnetickej indukcie meniace sa magnetické pole indukuje napätie v sekundárnom vinutí transformátora. Toto indukované napätie spôsobí tok prúdu cez sekundárne vinutie a do výstupného obvodu.
Vo výstupnom obvode je použitá dióda, ktorá zabezpečuje, že prúd tečie správnym smerom. Počas fázy akumulácie energie je dióda reverzná - predpätá a výstupom netečie žiadny prúd. Keď sa však spínač vypne a indukuje sa sekundárne napätie, dióda sa stane predpätou, čo umožní prenos uloženej energie do výstupného kondenzátora a záťaže.
Krok 3: Regulácia výstupu
Teraz sa musíme uistiť, že výstupné napätie zostane na požadovanej úrovni. Tu prichádza na scénu mechanizmus spätnej väzby. Obvod snímania napätia monitoruje výstupné napätie. Ak je výstupné napätie príliš vysoké, riadiaci obvod skráti čas zapnutia spínača. To znamená, že počas fázy akumulácie energie sa v transformátore ukladá menej energie, a tým sa na výstup uvoľňuje menej energie, čím sa výstupné napätie opäť znižuje.
Naopak, ak je výstupné napätie príliš nízke, riadiaci obvod zvýši čas zapnutia spínača. Viac energie sa ukladá a uvoľňuje, čo zvyšuje výstupné napätie. Toto plynulé nastavenie zaisťuje, že výstupné napätie zostane stabilné, aj keď sa zmení vstupné napätie alebo záťaž.
Výhody regulátorov výkonu Flyback
Jednou z veľkých výhod flyback regulátorov výkonu je ich jednoduchosť. Nevyžadujú veľa komponentov v porovnaní s niektorými inými typmi napájacích zdrojov, vďaka čomu sú nákladovo efektívne. Sú tiež veľmi flexibilné, pokiaľ ide o konverziu napätia. Napätie môžete jednoducho zvýšiť alebo znížiť zmenou pomeru závitov transformátora.
Ďalšou výhodou je, že môžu poskytnúť izoláciu medzi vstupom a výstupom. To je dôležité v mnohých aplikáciách, kde ide o bezpečnosť, napríklad v lekárskych zariadeniach alebo napájacích zdrojoch pre citlivú elektroniku.
Aplikácie
Regulátory výkonu Flyback sa používajú v širokej škále aplikácií. Bežne sa nachádzajú v malých elektronických zariadeniach, ako sú nabíjačky mobilných telefónov, LED ovládače a malé napájacie adaptéry. Ich schopnosť poskytovať viacero výstupných napätí z jedného transformátora ich robí ideálnymi pre tieto typy aplikácií, kde je obmedzený priestor a nákladová efektívnosť je kľúčová.
V priemyselnom prostredí ich možno použiť v napájacích zdrojoch pre riadiace systémy, snímače a iné nízkoenergetické zariadenia. Používajú sa aj v niektorých systémoch obnoviteľnej energie, ako sú malé konvertory solárnej energie.
Naša ponuka produktov

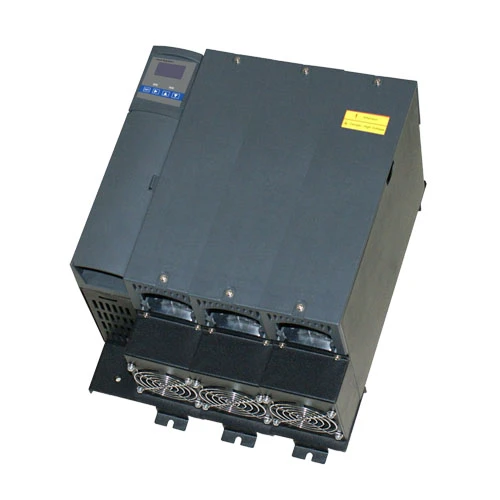

Ako dodávateľ regulátora výkonu máme širokú škálu produktov, ktoré spĺňajú rôzne potreby. Pozrite si našeFázovo posunutá spúšťacia tyristorová jednotka riadenia výkonu. Je to vysokovýkonné zariadenie, ktoré ponúka presnú kontrolu nad dodávkou energie.
Máme tiežJednofázový ochranný tyristorový regulátor. Tento je dodávaný so vstavanou poistkou, ktorá dodáva vášmu energetickému systému ďalšiu úroveň bezpečnosti.
A pre tie priemyselné aplikácie, ktoré vyžadujú trojfázové riadenie napájania, našePriemyselný tyristorový trojfázový regulátorje správna cesta. Poskytuje spoľahlivú a efektívnu reguláciu výkonu pre vysokovýkonné zariadenia.
Kontaktujte nás kvôli obstarávaniu
Ak hľadáte regulátory výkonu, či už ide o regulátor výkonu flyback alebo ktorýkoľvek z našich ďalších produktov, budeme radi, ak sa nám ozvete. Môžeme vám ponúknuť vysoko kvalitné produkty za konkurenčné ceny. Stačí nás kontaktovať a začať diskusiu o obstarávaní. Budeme s vami spolupracovať, aby sme našli najlepšie riešenie pre vaše špecifické požiadavky.
Referencie
- "Výkonová elektronika: prevodníky, aplikácie a dizajn" od Neda Mohana, Tore M. Undelanda a Williama P. Robbinsa.
- "Napájacie zdroje s prepínačom: Simulácie a praktické návrhy SPICE" od Christophe Basso.
